欧姆龙E3Z光电传感器的常见故障分析

2020年03月02日 15:46 ? 次阅读

本文介绍了欧姆龙E3Z光电传感器常见的问题及解析,可供使用时参考。

问题①:E3Z-D61上两个旋钮的作用是什么?

一个是动作选择开关,切换遮光ON和入光ON,另外一个开关是灵敏度调整旋钮,用于调节检测距离。

问题②:E3Z-R61购买时是否附带回归反射板?

系列回归反射型的传感器,反射板都另购的,可根据客户检测距离要求选择相应检测距离的反射板型号。

欧姆龙E3Z光电传感器的常见故障分析

注:传感器和反射板间距离请设定在()数值以上。

问题③:E3Z-T61输出接欧姆龙的PLC如何接线?

投光器:

褐色--电源+极

蓝色--电源-极

受光器:

褐色--电源+极--PLC的COM端

蓝色--电源-极

黑色--PLC输入点

欧姆龙E3Z光电传感器的常见故障分析

问题④:E3Z系列命名规则是什么?

E3Z-①②③④-⑤

① T-对射型; R-回归反射型; D-扩散反射型

② 6-NPN输出;8-PNP输出

③ 1-导线引出;2-导线引出;6-接插件式;7-接插件式

④ K-外壳材料在E3Z-□□□基础上进行了防油性能上的改良,可以在较恶劣的环境下使用 H-只有扩散反射型有灵敏度调整旋钮,对射型和回归反射型没有灵敏度调整旋钮,E3Z-□□□H的L-ON/D-ON通过接线来切换,是E3Z-□□□的经济型产品

⑤ G0-有投光停止功能; M3J-是耐油型的接插件中继型

问题⑤:E3Z-D61NPN输出的信号如何转化成PNP的信号输入的PLC中?

在褐色和信号之间接一个上拉电阻输出逻辑和NPN输出的逻辑是相反的,即晶体管导通时PLC输入为OFF,没有导通时PLC输入为ON。

上拉电阻的阻值根据PLC最小ON电压和PLC输入点内阻来决定。

公式:

PLC的最小ON电压=编码器的电源电压*{PLC输入点内阻/(PLC输入点内阻+上拉电阻)}

问题⑥:距离设定型E3Z-LS系列的BGS和FGS分别是指什么功能?

距离设定型光电传感器受被测物体表面状态、颜色的影响小,比普通扩散反射型光电传感器更适合检测物体的位置。

距离设定型可设置背景抑制功能(BGS)或前景抑制功能(FGS)。

BGS:不会检测到比设定距离更远的背景物体;

FGS:不会检测到比设定距离更近的物体。
责任编辑;zl

下载发烧友APP

打造属于您的人脉电子圈

关注电子发烧友微信

有趣有料的资讯及技术干货

关注发烧友课堂

锁定最新课程活动及技术直播

电子发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

光电式传感器应用设计4

如果纸不满的情况下,这个点仍然是12伏,8伏是无法流过来的,12伏也无法流到那边去,所以这个点一直就是12伏不会被电位改
发烧友学院发表于 2016-07-08 00:00? 0次阅读
光电式传感器应用设计4

激光传感器与光电传感器的区别

激光传感器也是属于光电传感器里的一种,因为光源不同,制造成本就不同,所以就把激光传感器和光电传感器区....
发表于 2020-03-02 14:47? 3次阅读
激光传感器与光电传感器的区别

红外线传感器与光电传感器的区别

红外线传感器属于光电传感器的一种,光电传感器中的光是指红外线,可见光和紫外线,三者都属于电磁波,区别....
发表于 2020-03-01 15:47? 50次阅读
红外线传感器与光电传感器的区别

电子体温计哪个牌子好_电子体温计10大品牌

本文详细介绍了十大电子体温计的品牌。
发表于 2020-02-28 09:19? 153次阅读
电子体温计哪个牌子好_电子体温计10大品牌

欧姆龙编码器的接线方法

型号为欧姆龙E6B2—CWZ3E是一种比较常见的增量型编码器,其中末尾型号CWZ3E是电压输出类型的....
发表于 2020-02-23 05:17? 366次阅读
欧姆龙编码器的接线方法

光电传感器的组成部分及工作原理解析

光电传感器是采用光电元件作为检测元件,首先把被测量的变化转变为信号的变化,然后借助光电元件进一步将光....
发表于 2020-02-07 09:24? 277次阅读
光电传感器的组成部分及工作原理解析

光电传感器出现没有输出信号的原因分析

光电传感器具有精度高、反应快且非接触式测量且结构简单等特点,在检测和控制中应用非常广泛。虽说光电传感....
发表于 2020-01-28 16:59? 113次阅读
光电传感器出现没有输出信号的原因分析

光电传感器的应用特点详细介绍

检测距离长 如果在对射型中保留10m以上的检测距离,便能实现其他检测手段(磁性、超声波等)无法....
发表于 2020-01-16 11:08? 222次阅读
光电传感器的应用特点详细介绍

传感器市场即将爆发 欧姆龙积极备战应对

据前瞻产业研究院统计数据显示,2018 年全球传感器可见,传感器的春天正在到来。行业市场规模已突破 ....
发表于 2020-01-15 11:06? 177次阅读
传感器市场即将爆发 欧姆龙积极备战应对

一种降低烟感产品误报率的解决方案

“我们可以通过平滑滤波来对所看到的 PTR 值进行处理,来进行烟雾报警判断,这与之前的方式如出一辙。....
发表于 2020-01-09 08:50? 731次阅读
一种降低烟感产品误报率的解决方案

光电传感器在自动生产线上的应用及工作原理解析

光电传感器是采用光电元件作为检测元件,首先把被测量的变化转变为信号的变化,然后借助光电元件进一步将光....
发表于 2020-01-07 16:13? 345次阅读
光电传感器在自动生产线上的应用及工作原理解析

光电传感器电路原理图解

光电对管U1、电阻R1、电阻R2构成发射接收电路;比较器U2A、电阻R3、电阻R4、电阻R5、电阻R....
发表于 2019-12-27 09:44? 501次阅读
光电传感器电路原理图解

可天士兰长学:新兴应用带来的高增长将持续

12月19日,Elexcon2019深圳国际电子展顺利开幕,作为本届会展唯一的视频直播合作方,电子发....
发表于 2019-12-25 18:45? 196次阅读
可天士兰长学:新兴应用带来的高增长将持续

如何防止光电传感器相互干扰

当环境光较强时,光电传感器RG的阻值较小,使可调电阻器RP与光电传感器RG处的分压值变低,不能达到双....
发表于 2019-12-24 09:36? 314次阅读
如何防止光电传感器相互干扰

今天有个学生问了我一个我觉得很简单的问题,看大家能不能答出来!

欧姆龙CJ2M第一个槽插输出I/O模块,请问它的第一个地址是0.00还是100.00? ...
发表于 2019-12-19 10:35? 731次阅读
今天有个学生问了我一个我觉得很简单的问题,看大家能不能答出来!

贸泽备货Molex Contrinex工业4.0...

专注于引入新品并提供海量库存的电子元器件分销商贸泽电子 (Mouser Electronics)即日....
发表于 2019-12-16 15:48? 2088次阅读
贸泽备货Molex Contrinex工业4.0...

各种传感器的组成部分解析

传感器将要测量的物理量转换成一个电信号并对这个电信号进行处理,以便能够轻松传送和处理。
发表于 2019-12-10 15:24? 617次阅读
各种传感器的组成部分解析

光电传感器选型时需要注意哪些问题

1、产品认证、防护等级、运行温度等 2、应用领域 1)普通应用 2)用于颜色标识(....
发表于 2019-12-09 15:41? 449次阅读
光电传感器选型时需要注意哪些问题

欧姆龙推出支持安全网络的NX系列工业控制器

欧姆龙株式会社宣布在全球发布世界上首款支持两种安全协议的全新NX系列安全网络控制器:工业机器人制造商....
发表于 2019-12-09 14:26? 125次阅读
欧姆龙推出支持安全网络的NX系列工业控制器

光电传感器的检测模式有哪些类型

光电传感器的检测模式分为如下几类:对射式、反射板式、偏振反射板式、直反式、宽光束式、聚焦式、定区域式....
发表于 2019-12-03 15:57? 581次阅读
光电传感器的检测模式有哪些类型

欧姆龙推出机器人3D视觉传感技术 计划于2020...

日前,欧姆龙公司宣布,该公司已研发出据称是业内最快的3D视觉传感技术,用于紧凑型视觉传感器,可三维识....
发表于 2019-12-03 11:20? 374次阅读
欧姆龙推出机器人3D视觉传感技术 计划于2020...

影响光电传感器正常使用的因素有哪些

介质的不同对光电传感器的影响主要是由于其反光率(透光率)的不同。由于不同的介质,其材料不同,因此反射....
发表于 2019-11-30 11:11? 300次阅读
影响光电传感器正常使用的因素有哪些

U型光电传感器的工作原理以及选型和使用注意事项解...

U型光电传感器的工作原理是通过对红外发射光的阻断和导通,在红外接收管感应出的电流变化来实现开和关的判....
发表于 2019-11-29 16:20? 864次阅读
U型光电传感器的工作原理以及选型和使用注意事项解...

赛加得传感器在饮料灌装流程中的应用解析

现阶段的包装工业亟需可用于复杂、频繁应用和多样化作业的传感器/传感器系统,以此来满足业内对品牌保护、....
发表于 2019-11-22 15:18? 320次阅读
赛加得传感器在饮料灌装流程中的应用解析

激光传感器与光电传感器的区别及应用原理解析

激光传感器与光电传感器的不同之处就是激光传感器可以说是超极版的光电传感器。
发表于 2019-11-20 14:31? 723次阅读
激光传感器与光电传感器的区别及应用原理解析

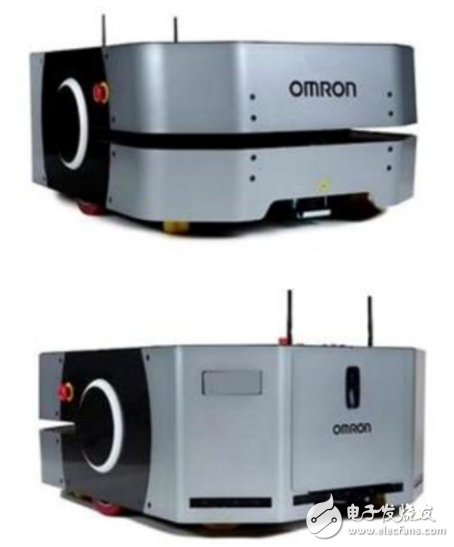

欧姆龙推出移动机器人LD-250 最多可运输达2...

据MONOist网站报道, 欧姆龙于11月15日在全球发行了移动机器人LD-250,该机器人最多可运....
发表于 2019-11-19 09:18? 235次阅读
欧姆龙推出移动机器人LD-250 最多可运输达2...

光电传感器输出信号不稳定的常见原因及解决方案

① 供电不正常; ② 检测频率太快; ③ 被测物体尺寸问题; ④ 被测物体不在传感....
发表于 2019-11-15 16:04? 440次阅读
光电传感器输出信号不稳定的常见原因及解决方案

对射型光电传感器与反光板型光电开关的基本区别解析

光电传感器是采用光电元件作为检测元件的传感器。它首先把被测量的变化转换成光信号的变化,然后借助光电元....
发表于 2019-11-08 15:40? 1036次阅读
对射型光电传感器与反光板型光电开关的基本区别解析

光电传感器的应用领域以及工作特点介绍

光电传感器利用物体挡断或减小传感器所接收到的光来检测有无物体,当物体在检测区域内,传感器接收到的光信....
发表于 2019-11-01 15:30? 504次阅读
光电传感器的应用领域以及工作特点介绍

光电传感器的组成及工作原理解析

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。光电传感器在一般情况下,有三部分构成,....
发表于 2019-10-30 15:46? 628次阅读
光电传感器的组成及工作原理解析

邦纳传感器技术的众多车辆检测解决方案

它们非常适合用于满足极端天气条件下的户外应用需求。在这个例子中,它们安装在免下车商店的各个点上,用于....
发表于 2019-10-28 15:53? 370次阅读
邦纳传感器技术的众多车辆检测解决方案

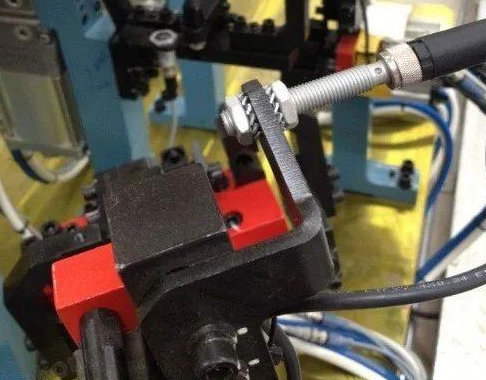

科瑞防磁防焊电感传感器在焊装车间中的应用解析

科瑞防磁防焊电感传感器的表面采用Teflon涂层,焊珠不宜粘附在传感器的表面,能够有效避免焊接产生的....
发表于 2019-10-24 15:03? 248次阅读
科瑞防磁防焊电感传感器在焊装车间中的应用解析

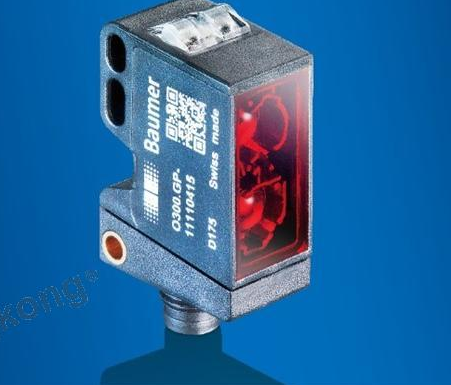

堡盟O300光电传感器在太阳能电池板生产过程中的...

堡盟O300光电传感器是创新一代的传感器,其安装尺寸只有1英寸,非常适合在空间有限的场合中应用。
发表于 2019-10-21 15:18? 175次阅读
堡盟O300光电传感器在太阳能电池板生产过程中的...

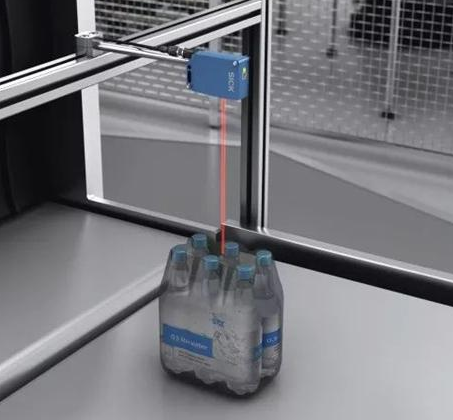

全新WLG16光电传感器和ClearSens技术...

在探测单轨或多轨传送带上传送的容器时,标准漫反射式光电传感器通常会出现问题。由于这些容器具有不平整、....
发表于 2019-10-18 17:44? 200次阅读
全新WLG16光电传感器和ClearSens技术...

SICK系统智能传感器解决方案在机场行李识别系统...

SICK作为航空行李读取领域引领全球的智能传感器解决方案制造商,专门针对机场行李服务开发了追踪定位系....
发表于 2019-10-17 15:06? 306次阅读
SICK系统智能传感器解决方案在机场行李识别系统...

基于一种可以适用于电子工业中的传感器检测方案

在电子行业中,待检测物体的光学特性复杂会给检测带来困难,比如黑色、细小、孔洞、透明,发亮等。而SIC....
发表于 2019-10-16 14:59? 264次阅读
基于一种可以适用于电子工业中的传感器检测方案

光电传感器在机场物流行业中有哪些应用?

随着国内航空运输业的持续快速发展,机场物流项目逐渐增多,技术水平不断提高。民航总局预计,”十一五”期间,中国内...
发表于 2019-10-10 06:09? 231次阅读
光电传感器在机场物流行业中有哪些应用?

光电传感器的类型及工作原理解析

以“光”检测的方式,光电传感器将可见光线及红外线等的“光”通过发射器进行发射,并通过接收器检测由检测....
发表于 2019-10-08 15:46? 598次阅读
光电传感器的类型及工作原理解析

TCRT5000红外光电传感器应用模块电路

本例电路为TCRT5000红外光电传感器应用模块电路,是一款红外发射式光电开关,此模块电路可直接与其....
发表于 2019-10-07 17:30? 2881次阅读
TCRT5000红外光电传感器应用模块电路

光纤传感器与光电传感器的区别

光纤传感器与光电传感器有相似的地方,但有着极大的区别,应用的场合也不同
发表于 2019-10-07 14:33? 3202次阅读
光纤传感器与光电传感器的区别

堡盟O300光电传感器在仓储物流中的应用方案解析

AGV小车能够灵活地行走在仓库中,并顺利地完成对货物的搬运,在于其可事先进行精心的设置,如何选择最合....
发表于 2019-10-04 16:49? 161次阅读
堡盟O300光电传感器在仓储物流中的应用方案解析

光电传感器的主要类型以及工作原理解析

以“光”检测的方式,光电传感器将可见光线及红外线等的“光”通过发射器进行发射,并通过接收器检测由检测....
发表于 2019-09-29 15:14? 743次阅读
光电传感器的主要类型以及工作原理解析

SICK光电传感器的特点及应用解析

新一代的 W2S-2系列传感器不仅能“看见”超黑色,更能保证对任何类型的物体的可靠检测,例如,在智能....
发表于 2019-09-27 17:01? 708次阅读
SICK光电传感器的特点及应用解析

光电传感器的基础理论知识解析

光电管的阳极A接高电位,阴极K接低电位,则阳极和阴极之间有一加速电场,电场方向由A指向K。AK之间的....
发表于 2019-09-24 15:11? 522次阅读
光电传感器的基础理论知识解析

槽型光电传感器有什么特长?

光电检测方法具有精度高、反应快、非接触等优点,而且可测参数多,传感器的结构简单,形式灵活多样,因此,光电式传感器...
发表于 2019-09-18 09:01? 190次阅读
槽型光电传感器有什么特长?

如何合理的设定光电传感器发射器的辐射强度与接收器...

光电传感器广泛应用于生产过程自动化、办公自动化设备、医疗器械、光控玩具等行业,且不断在一些新的研究领....
发表于 2019-09-17 15:11? 271次阅读
如何合理的设定光电传感器发射器的辐射强度与接收器...

欧姆龙开关微动开关怎么选择型号?

用于家用电器上,欧姆龙微动开关有哪些型号可以选?...
发表于 2019-09-17 12:49? 632次阅读
欧姆龙开关微动开关怎么选择型号?

欧姆龙推出Type-C接口测试模块,可检测使用其...

USB type-C是一种新的USB接口,可以实现智能手机、平板、笔记本电脑、便捷式游戏机、电子烟、....
发表于 2019-09-12 10:16? 1614次阅读
欧姆龙推出Type-C接口测试模块,可检测使用其...

如何给光电传感器确定合理的辐射强度与集电极电流

光电传感器的输出电流ICON是光电传感器一个十分关键的参数。对槽型光电传感器而言,在给定条件下,IC....
发表于 2019-09-10 14:07? 269次阅读
如何给光电传感器确定合理的辐射强度与集电极电流

表面贴装透射式光电传感器怎么样?

日前,Vishay Intertechnology, Inc.)宣布,推出通过AEC-Q101认证的TCPT1300X01和TCUT1300X01表面贴...
发表于 2019-09-02 07:02? 235次阅读
表面贴装透射式光电传感器怎么样?

新型ML100系列光电传感器在SMT传输系统中的...

ML100系列光电传感器是倍加福中国推出新一代紧凑型系列的传感器,具有高灵敏度、体积小、高亮度LED....
发表于 2019-08-23 15:22? 223次阅读
新型ML100系列光电传感器在SMT传输系统中的...

了解欧姆龙智慧农业实际案例和发展情况

欧姆龙不仅在工业领域拥有先进技术,还致力于通过开展智慧农业事业解决农业方面的社会课题。2016年,欧....
发表于 2019-08-20 15:56? 1619次阅读
了解欧姆龙智慧农业实际案例和发展情况

光电传感器的分类和工作方式解析

发送器对准目标发射光束,发射的光束一般来源于半导体光源,发光二极管(LED)、激光二极管及红外发射二....
发表于 2019-08-14 14:00? 343次阅读
光电传感器的分类和工作方式解析

近红外吸收型光电传感器的结构设计

近红外光(NIR)是指介于可见光和红外光之间的一种电磁波,波长在780~2 526 nm范围内,是人....
发表于 2019-08-06 15:14? 437次阅读
近红外吸收型光电传感器的结构设计

光电开关的调节方法与步骤

光电传感器上的红色LED指示灯“LIGHT”(入光)在受光量大于动作值时ON(亮),反之OFF(不亮....
发表于 2019-08-05 09:24? 2355次阅读
光电开关的调节方法与步骤

光电开关工作方式及应用方法

正确地进行配线自然不用说,在有规定的情况下,使用电缆应在规定的长度以内,在配线上大多出防噪声方面考虑....
发表于 2019-08-05 09:16? 552次阅读
光电开关工作方式及应用方法

光电传感器选型要素有哪些??

槽型光耦的分辨率,如检测物是一个齿盘,其齿盘齿的宽度是d,齿盘齿槽的宽度是3,则槽型光耦的光缝宽度要....
发表于 2019-07-26 09:10? 510次阅读
光电传感器选型要素有哪些??

光电传感器使用常见问题

不同的检测环境也会造成一定的影响。光照强度不能超出额外规模,如果现场环境有粉尘,需要定时整理光电传感....
发表于 2019-07-26 09:07? 822次阅读
光电传感器使用常见问题

光电传感器技术及其调整方法

一般作为光电传感器而熟知的种类的产品,是将光投射至检测区域,接收透过检测区域的光或者由检测区域反射的....
发表于 2019-07-26 09:00? 384次阅读
光电传感器技术及其调整方法

光电传感器的用途与应用

光电式传感器是以光电器件作为转换元件的传感器。它可用于检测直接引起光量变化的非电物理量,如光强、光照....
发表于 2019-07-26 08:52? 330次阅读
光电传感器的用途与应用

光电传感器的组成及分类

光电传感器一般由光源、光学通路和光电元件三部分组成。 把被测量的变化转换成光信号的变化,然后借助光电....
发表于 2019-07-26 08:46? 900次阅读
光电传感器的组成及分类

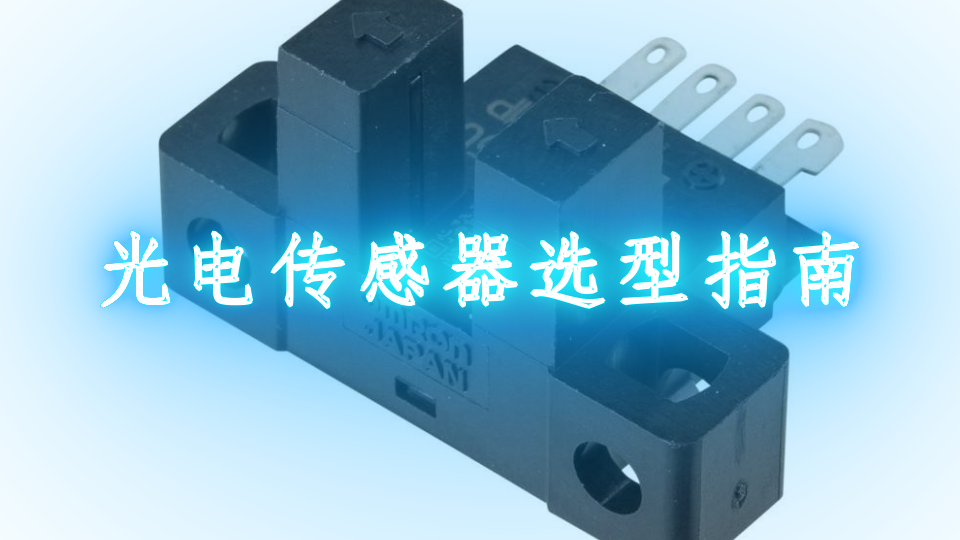

光电传感器选型指南
