克雷的新超算Shasta,搭载30万颗AMD 7nm霄龙处理器

2020-02-18 22:41 ? 次阅读

(文章来源:快科技)
? ? ?? 据外媒报道,美方宣布,将为DSRC新增一台Cray(克雷)公司的的超算,代号“Shasta”,它安装在美国密西西比南部的斯坦尼斯航天中心,主要为美国海军服务,预计2021年初上线运行。

作为超算之父,Cray的经验和实力不容小觑。此次,Shasta主要基于AMD第二代霄龙处理器(Rome)和NVIDIA Volta V100加速卡打造。

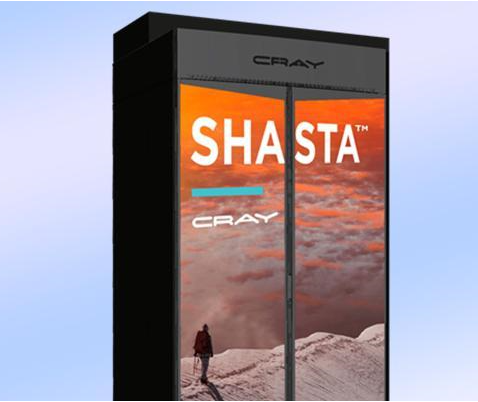

克雷的新超算Shasta,搭载30万颗AMD 7nm霄龙处理器

Shasta的峰值算力可达12.8PetaFLOPS(千万亿次浮点运算),大约能在全球超算榜上进入前25,是我国最强超算神威-太湖之光的1/10左右。

不过,对于AMD来说,Shasta将一举跃居目前最强的霄龙平台超算。

据介绍,Shasta搭载了290304颗AMD EPYC(Rome)处理器,112块NVIDIA Volta V100通用GPU,通过带宽高达200Gbps的Cray Slingshot网络技术连接,平台的总运行内存为590TB,总硬盘容量14PB,其中1PB为SSD。
